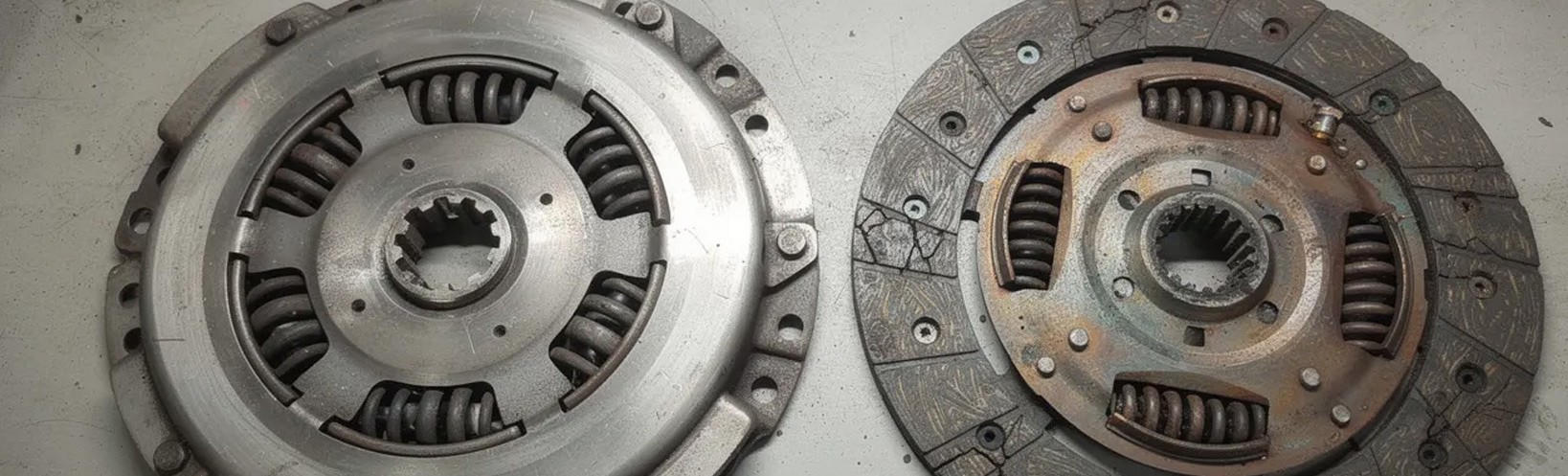

Sprzęgło - kompletny przewodnik dla kierowców

W każdym samochodzie ze skrzynią manualną kluczową rolę odgrywa sprzęgło, które umożliwia płynne zmienianie biegów oraz przeniesienie momentu obrotowego z silnika na koła. Jednym z najważniejszych elementów tego układu jest tarcza sprzęgła, która wraz z innymi komponentami decyduje o sprawnym działaniu całego mechanizmu. W artykule omówimy różne rodzaje sprzęgieł, takie jak sprzęgło cierne czy sprzęgła elektromagnetyczne, a także wyjaśnimy, kiedy konieczna jest wymiana sprzęgła i dlaczego warto zdecydować się na sprzęgło kompletne. Dowiesz się, jak prawidłowo zmieniać biegi oraz na co zwracać uwagę, aby przedłużyć żywotność tego istotnego podzespołu.

Najważniejsze informacje

• Sprzęgło to kluczowy element układu napędowego przenoszący moment obrotowy z silnika do skrzyni biegów

• Średnia żywotność sprzęgła wynosi 120-200 tysięcy kilometrów przy prawidłowej eksploatacji

• Kompletny zestaw sprzęgła z kołem dwumasowym kosztuje od 1200 do 2500 zł w zależności od modelu auta

• Nieprawidłowa eksploatacja może skrócić żywotność sprzęgła do 40-60 tysięcy kilometrów

Charakterystyczny nieprzyjemny zapach spalenizny i ślizgające się sprzęgło to sygnały, które każdy właściciel samochodu powinien rozpoznać. Sprzęgło samochodowe jest jednym z najważniejszych elementów układu napędowego, odpowiedzialnym za płynne przeniesienie momentu obrotowego z silnika do skrzyni biegów. Zrozumienie jego działania i oznak zużycia może zaoszczędzić kierowcy tysięcy złotych na naprawach.

W tym kompleksowym przewodniku przedstawimy wszystkie aspekty związane ze sprzęgłem - od zasady działania przez rodzaje sprzęgieł, aż po koszty wymiany w najpopularniejszych modelach samochodów. Dowiesz się, jak rozpoznać objawy zużycia, kiedy konieczne jest zastąpienie pojedynczych elementów, a kiedy wymiana całego zestawu sprzęgła. Uwagę poświęcimy również prawidłowej technice jazdy, która pozwala znacznie wydłużyć żywotność tego kosztownego elementu.

Czym jest sprzęgło i jak działa

Sprzęgło składa się z kilku kluczowych elementów, które umożliwiają kontrolowane łączenia i rozłączania napędu między silnikiem a skrzynią biegów. Podstawowe komponenty to tarcza sprzęgła z okładzinami ciernymi, docisk ze sprężyną talerzową oraz łożyska oporowego (wysprzęglik). Całość współpracuje z kołem zamachowym połączonym z wałem korbowym silnika.

Zasada działania sprzęgła opiera się na zjawisku tarcia. W stanie normalnej jazdy sprężyna talerzowa docisku ściska tarczę sprzęgłowej między kołem zamachowym a powierzchnią dociskową. Siła tarcia powstała między okładzinami a metalowymi powierzchniami pozwala na przeniesienie momentu obrotowego z silnika na wał wejściowy skrzyni biegów.

Przy wciśnięciu pedału sprzęgła kierowcy uruchamia mechanizm, który przesuwa łożysko oporowe. To z kolei naciska na ramiona sprężyny talerzowej, powodując jej odkształcenie i zmniejszenie siły docisku. W rezultacie tarcza sprzęgła zostaje zwolniona, co umożliwia zmieniać biegi bez obciążenia synchronizatorów przekładni.

Koło dwumasowe pełni istotną rolę w nowoczesnych pojazdach, szczególnie z silnikami wysokoprężnymi. Ten element składa się z dwóch mas połączonych sprężynami torsyjnymi, które skutecznie tłumią drgania skrętne pochodzące z silnika. Bez tego elementu wibracje przekazywałyby się bezpośrednio na skrzynię biegów, powodując hałas i przyspieszone zużycie.

Różnica między sprzęgłem w pojeździe z manualną skrzynią biegów a przekładnią automatyczną jest fundamentalna. Sprzęgła automatyczne wykorzystują najczęściej sprzęgło hydrokinetyczne (konwerter momentu), które przenosi moc przez przepływ oleju ATF zamiast bezpośredniego kontaktu ciernego.

Rodzaje sprzęgieł samochodowych

Klasyfikacja sprzęgieł w motoryzacji obejmuje kilka głównych typów, każdy z charakterystycznymi cechami i zastosowaniem w określonych typach pojazdów.

Sprzęgło cierne tarczowe

Sprzęgło cierne to najczęściej stosowane rozwiązanie w samochodach osobowych i dostawczych o większej mocy. Konstrukcja jednotarczowa dominuje w pojazdach do 300 KM, podczas gdy dwutarczowa lub wielotarczowa znajduje zastosowanie w mocniejszych jednostkach i pojazdach użytkowych.

Materiały okładzin ciernych znacząco wpływają na charakterystykę sprzęgła. Organiczne okładziny zapewniają płynną pracę i komfort jazdy, ale mają ograniczoną odporność na wysokie temperatury. Ceramiczne oferują większą trwałość i odporność termiczną, lecz wymagają większej siły na pedale i charakteryzują się bardziej agresywną charakterystyką. Okładziny kevlarowe stanowią kompromis między komfortem a wytrzymałością.

Sprzęgło elektromagnetyczne

Sprzęgła elektromagnetyczne wykorzystują pole magnetyczne do kontrolowanego włączania napędu. Najczęściej spotkamy je w kompresach klimatyzacji oraz sprzęgłach wentylatorów chłodnicy. Ich działanie opiera się na przyciąganiu tarczy ferromagnetycznej przez cewkę elektromagnetyczną zasilaną prądem.

Sterowanie elektroniczne przez ECU pojazdu pozwala na precyzyjne włączanie kompresora klimatyzacji jedynie przy faktycznym zapotrzebowaniu na chłodzenie. Zalety tej technologii to brak zużycia mechanicznego w stanie wyłączonym oraz możliwość szybkiego i wielokrotnego załączania bez wpływu na żywotność elementów.

Sprzęgło hydrokinetyczne (konwerter momentu)

W automatycznych skrzyniach biegów stosowane są sprzęgła hydrokinetyczne, zwane również konwerterami momentu. Budowa obejmuje pompę połączoną z silnikiem, turbinę sprzężoną ze skrzynią biegów oraz reaktor kierujący przepływem oleju ATF.

Przeniesienie momentu obrotowego odbywa się poprzez przepływ oleju między łopatkami pompy a turbiny. W zakresie niskich prędkości konwerter może zwiększać moment na wyjściu względem wejścia, co ułatwia ruszanie z miejsca. Przy prawidłowej obsłudze i regularnej wymianie oleju ATF żywotność konwertera momentu wynosi 250-350 tysięcy kilometrów.

Oznaki zużycia i uszkodzeń sprzęgła

Rozpoznanie wczesnych objawów zużycia sprzęgła pozwala uniknąć kosztownych awarii i zaplanować wymianę w odpowiednim momencie.

Objawy mechaniczne

Ślizganie się sprzęgła jest najczęstszym objawem zużycia okładzin ciernych. Objawia się brakiem proporcji między wzrostem obrotów silnika a przyspieszeniem pojazdu, szczególnie widocznym przy przyspieszaniu na wyższych biegach pod obciążeniem. Kierowcy mogą zauważyć, że samochodu przyspiesza wolniej mimo wzrostu obrotów na tachometrze.

Twardy pedał sprzęgła często wskazuje na zużycie łożyska oporowego. Element ten, pracując w trudnych warunkach przy każdym wciśnięciu pedału, z czasem traci właściwości smarne i wymaga większej siły do pracy. Ignorowanie tego objawu może doprowadzić do zatarcia łożyska i uszkodzenia docisku.

Szarpnięcia podczas ruszania z miejsca mogą sygnalizować nierównomierne zużycie tarczy sprzęgłowej lub uszkodzenie sprężyny talerzowej. Pojazd może reagować nieprzewidywalnie na puszczanie sprzęgła, co utrudnia płynne ruszanie i może prowadzić do zamarcia silnika.

Trudności ze zmianą biegów lub zgrzytanie przekładni wskazują często na niepełne rozłączanie napędu przez uszkodzone sprzęgło kompletne. Synchronizatory w skrzyni biegów nie są w stanie zsynchronizować prędkości przy obciążeniu momentem z silnika.

Objawy dźwiękowe i zapachowe

Pisk lub zgrzyt podczas wciskania pedału sprzęgła sygnalizuje problemy z łożyskiem oporowym lub powierzchniami ciernymi. Dźwięki te wynikają najczęściej z braku smarowania lub nadmiernego zużycia elementów współpracujących.

Charakterystyczny nieprzyjemny zapach spalenizny przy przegrzaniu okładzin jest wyraźnym sygnałem nadmiernego poślizgu sprzęgła. Powstaje w wyniku przegrzewania materiału ciernego podczas długotrwałego ślizgania, szczególnie przy ruszaniu pod górę lub w korkach.

Turkot lub stuk z okolic skrzyni biegów może wskazywać na uszkodzenie koła dwumasowego. Drgania przenoszące się na pedał i podłogę pojazdu to kolejny objaw problemów z tym elementem, szczególnie wyraźny na biegu jałowym przy wciśniętym sprzęgle.

Koło dwumasowe - konstrukcja i funkcje

Koło dwumasowe składa się z masy pierwotnej połączonej z wałem korbowym, masy wtórnej współpracującej ze sprzęgłem oraz sprężyn torsyjnych umieszczonych między nimi. Ta konstrukcja skutecznie izoluje przekładnię od nierównomierności momentu charakterystycznej dla silników, szczególnie wysokoprężnych.

Funkcja niwelowania drgań skrętnych z silnika wysokoprężnego jest kluczowa dla komfortu jazdy i trwałości całego układu napędowego. Bez tego elementu charakterystyczny “klekot” diesla przekazywałby się bezpośrednio na przekładnię, powodując przyspieszone zużycie synchronizatorów i zwiększony hałas w kabinie.

Objawy zużycia kołem dwumasowym obejmują turkot na biegu jałowym, który nasila się przy wciśnięciu pedału sprzęgła, oraz wibracje przenoszące się na kierownicę i całą kabinę. Problem ten jest szczególnie widoczny przy niskich obrotach silnika w trakcie hamowania czy jazdy.

Koszt wymiany koła dwumasowego wynosi 800-1800 zł w zależności od modelu samochodu. Ze względu na konieczność demontażu skrzyni biegów często łączy się tę operację z wymianą sprzęgła, co pozwala zaoszczędzić na robociźnie.

Alternatywą dla kosztownej wymiany są zestawy konwersyjne na sztywne koło zamachowe. Rozwiązaniem tym można zastąpić uszkodzone koło dwumasowe kosztem niewielkiego pogorszenia komfortu przy zwiększeniu trwałości i obniżeniu kosztów eksploatacji.

Renomowani producenci sprzęgieł

Wybór odpowiedniego producenta części ma kluczowe znaczenie dla trwałości i niezawodności naprawy.

Producenci premium (OEM)

LUK należący do grupy Schaeffler to lider w dostawach oryginalnych części dla koncernu VW-Audi, BMW oraz Mercedes. Ich sprzęgła charakteryzują się najwyższą jakością wykonania i trwałością porównywalną z częściami oryginalnymi stosowanymi przy produkcji pojazdów.

SACHS z grupy ZF specjalizuje się w samochodach niemieckich i amerykańskich, oferując zaawansowane rozwiązania dla pojazdów wysokoprężnych z kołem dwumasowym. Marka ta słynie z innowacyjnych rozwiązań w zakresie tłumienia drgań.

VALEO dominuje w modelach francuskich koncernów PSA i Renault, ale również dostarcza części do wielu innych marek. Francuska firma oferuje kompleksowe zestawy obejmujące wszystkie elementy niezbędne do wymiany.

AISIN dostarcza części oryginalne głównie do Toyoty i Lexusa oraz niektórych modeli grupy VW. Japońska precyzja wykonania przekłada się na długą żywotność i niezawodność elementów.

Producenci zamienników

EXEDY to japońska marka oferująca bardzo dobre zamienniki w rozsądnych cenach. Szczególnie polecana do samochodów azjatyckich, gdzie często dorównuje jakością częściom oryginalnym.

STATIM to polska marka specjalizująca się w zestaw sprzęgła oraz zestawach konwersyjnych na sztywne koła zamachowe. Oferuje dobre rozwiązaniem dla starszych pojazdów gdzie komfort ma mniejsze znaczenie niż koszty eksploatacji.

BLUE PRINT to seria ekonomiczna dedykowana głównie samochodom azjatyckim. Oferuje podstawową jakość w bardzo konkurencyjnych cenach.

Porównanie ceny pokazuje, że części oryginalne są droższe o 30-50% od zamienników dobrej jakości. Oszczędność może być znaczna, ale warto pamiętać o możliwych różnicach w trwałości.

Wymiana sprzęgła - koszty i procedura

Planowanie wymiany wymaga starannego przygotowania i wyboru warsztatu z doświadczeniem w tego typu naprawach.

Koszty wymiany w popularnych modelach

Ceny sprzęgieł różnią się znacznie w zależności od modelu auta, typu silnika i zastosowanego rozwiązania technicznego. Najdroższe są zestawy do pojazdów premium z kołem dwumasowym i wielotarczowym sprzęgłem.

Zakres prac przy wymianie

Demontaż skrzyni biegów wymaga 4-8 godzin robocizny w zależności od konstrukcji pojazdu i dostępności podzespołów. Procedura obejmuje odłączenie instalacji elektrycznej, układu wydechowego, półosi napędowych oraz podparcie silnika podczas prac.

Wymiana tarczy, docisku i łożyska oporowego to standardowy zestaw czynności. Kompletny komplet zawiera wszystkie niezbędne elementy, często włączając śruby mocujące docisk do koła zamachowego.

Kontrola i ewentualna wymiana koła dwumasowego powinna być przeprowadzana przy każdej wymianie sprzęgła w pojazdach wyposażonych w ten element. Ignorowanie oznak zużycia może prowadzić do ponownej awarii krótko po kosztownej naprawie.

Wymiana uszczelniacza wału korbowego jest zalecaną profilaktyką przy demontaży skrzyni. Koszt tego elementu jest niewielki w porównaniu do robocizny, a przeciek oleju może prowadzić do szybkiego zanieczyszczenia nowych okładzin ciernych.

Zasady prawidłowej eksploatacji sprzęgła

Technika jazdy ma kluczowy wpływ na żywotność sprzęgła i może przedłużyć okres bezawaryjnej eksploatacji o dziesiątki tysięcy kilometrów.

Dobre praktyki

Pełne wciśnięcie pedału sprzęgła przy zmianie biegów zapewnia całkowite rozłączenie napędu i chroni synchronizatory przed przeciążeniem. Niepełne rozłączenie prowadzi do przyspieszonego zużycia elementów przekładni.

Płynne puszczanie sprzęgła przy ruszaniu pozwala na stopniowe wyrównanie prędkości obrotowych bez nadmiernego poślizgu. Gwałtowne puszczanie powoduje udary dynamiczne obciążające cały układ napędowy.

Unikanie jazdy ze stopą na pedale sprzęgła eliminuje niekontrolowany poślizg w trakcie normalnej jazdy. Nawet lekki docisk może powodować częściowe rozłączenie i przegrzewanie okładzin.

Preferowanie dłuższych tras zamiast jazdy miejskiej stop-start ogranicza liczbę cykli pracy sprzęgła. Każde ruszanie i zatrzymanie generuje ciepło w okładzinach, które musi zostać odprowadzone.

Błędy skracające żywotność

Ruszanie z wyższych biegów obciążające sprzęgło to częsty błąd kierowców dążących do oszczędności paliwa. Zbyt wysokie przełożenie wymaga dłuższego poślizgu sprzęgła, co generuje nadmierne ciepło.

Długotrwałe trzymanie na półsprzęgle w korkach miejskich prowadzi do systematycznego przegrzewania okładzin. Lepszym rozwiązaniem jest puszczenie sprzęgła i używanie pedału hamowania do kontrolowania prędkości.

Agresywna jazda z piskiem kół przy ruszaniu powoduje gwałtowny wzrost temperatury i przyspieszone zużyciu materiału ciernego. Sport-driving wymaga sprzęgieł o wzmocnionej konstrukcji.

Ignorowanie wczesnych objawów zużycia elementów prowadzi do uszkodzeń wtórnych. Ślizgające się sprzęgło może doprowadzić do przegrzania i odkształcenia koła zamachowego, znacznie zwiększając koszt naprawy.

Dobór sprzęgła według numeru VIN

Prawidłowy dobór części według VIN pojazdu eliminuje ryzyko zakupu niekompatybilnych elementów i gwarantuje właściwe parametry zestawu.

Różnice w sprzęgłach między rocznikami tego samego modelu mogą być znaczne, nawet przy identycznym oznaczeniu silnika. Producenci wprowadzają modyfikacje w trakcie produkcji, zmieniając średnice, typy łożysk czy charakterystyki sprężyn.

Ryzyko pomyłek przy doborze według roku produkcji jest szczególnie wysokie w przypadku zmian modelowych w połowie roku produkcyjnego. Numer VIN pozwala jednoznacznie zidentyfikować faktycznie zastosowaną specyfikację.

Profesjonalne narzędzia diagnostyczne w warsztatach umożliwiają precyzyjny dobór części na podstawie bazy danych producentów. Pozwala to uniknąć kosztownych pomyłek i zwrotów części po rozpoczęciu demontażu.

Mechanik z doświadczeniem w danej marce potrafił dodatkowo zweryfikować poprawność doboru poprzez kontrolę charakterystycznych cech fizycznych jak średnice, liczba wypustów czy typ mocowania.

Dlaczego zawsze warto wymienić cały zestaw sprzęgła?

Wymiana sprzęgła to istotna operacja serwisowa, która powinna obejmować cały komplet, a nie tylko pojedyncze elementy. Choć na pierwszy rzut oka może się wydawać, że wymiana samej tarczy sprzęgła lub docisku jest tańszym rozwiązaniem, w dłuższej perspektywie często prowadzi do znacznie wyższych kosztów. Wynika to z faktu, że sprzęgło składa się z wielu współpracujących ze sobą części, które zużywają się równomiernie podczas eksploatacji auta.

Wymieniając cały komplet, zapewniamy doskonałą współpracę poszczególnych części, co przekłada się na płynne przenoszenie momentu obrotowego oraz komfort jazdy. Nowa tarcza sprzęgłowa, docisk i wysprzęglik są fabrycznie dopasowane, co minimalizuje ryzyko awarii i konieczności ponownej, szybkiej wymiany sprzęgła. W przeciwnym razie, pozostawienie starych elementów może powodować nierównomierne zużycie tarczy, co skutkuje nieprawidłowym działaniem całego układu.

Warto również zwrócić uwagę na ceny sprzęgieł — często zakup kompletu jest bardziej opłacalny niż kupowanie poszczególnych części osobno. Dodatkowo, wymiana całego zestawu pozwala zaoszczędzić na kosztach robocizny, które są znaczącą częścią wydatków związanych z naprawą sprzęgła. Z tego względu, decyzja o kompleksowej wymianie jest nie tylko technicznie uzasadniona, ale także ekonomicznie korzystna.

Podsumowując, niezależnie od rodzaju sprzęgieł stosowanych w Twoim aucie, zawsze warto zdecydować się na wymianę całego kompletu, aby zapewnić bezawaryjną pracę układu napędowego i długotrwały komfort jazdy.

FAQ - Najczęściej zadawane pytania

Czy można jeździć z uszkodzonym sprzęgłem?

Jazda z ślizgającym się sprzęgłem jest możliwa przez pewien czas, ale prowadzi do progresywnego pogarszania stanu. Kontynuowanie jazdy może doprowadzić do przegrzania i uszkodzenia koła zamachowego, co znacznie zwiększa koszt naprawy. W przypadku całkowitego uszkodzenia sprzęgła pojazd może stracić zdolność do ruszania z miejsca.

Jak rozpoznać czy problem dotyczy sprzęgła czy skrzyni biegów?

Problemy ze sprzęgłem objawiają się głównie podczas ruszania i zatrzymywania - ślizganie, szarpnięcia, trudności z rozłączeniem napędu. Uszkodzenia skrzyni biegów są widoczne podczas jazdy - zgrzytanie przy zmianie biegów, wyskakiwanie z biegu, nietypowe odgłosy podczas przyspieszania. Ostateczną diagnozę powinien przeprowadzić doświadczony mechanik.

Czy warto regenerować stare sprzęgło zamiast kupować nowe?

Regeneracja sprzęgła jest ekonomicznie uzasadniona tylko w przypadku drogich sprzęgieł wielotarczowych lub specjalistycznych zastosowań. W standardowych samochodach osobowych koszt regeneracji często zbliża się do ceny nowego zamiennika, przy jednocześnie ograniczonej gwarancji na efekt końcowy.

Dlaczego nowe sprzęgło może ślizgać się przez pierwsze kilkaset kilometrów?

Nowe okładziny cierne wymagają docierania z powierzchniami koła zamachowego i docisku. Proces ten trwa około 500-1000 kilometrów przy normalnej eksploatacji. Początkowo powierzchnie nie mają pełnego kontaktu, co może objawiać się lekkim ślizganiem przy dużym obciążeniu.

Czy wymiana tylko tarczy sprzęgła bez docisku jest opłacalna?

Wymiana tylko tarczy sprzęgłowej przy pozostawieniu starego docisku i łożyska nie jest zalecana. Zużyte elementy mogą spowodować przedwczesne uszkodzenie nowej tarczy. Koszt robocizny stanowi główną część wydatku, więc oszczędność na częściach jest niewielka w porównaniu do ryzyka ponownej awarii.

Do czego służy sprzęgło?

Sprzęgło w samochodzie, zwłaszcza wyposażonym w manualną skrzynię biegów, służy do płynnego przenoszenia momentu obrotowego z silnika na skrzynię biegów. Umożliwia tym samym kontrolowane łączenie i rozłączanie napędu, co pozwala na zmianę biegów bez uszkodzeń mechanizmu. W przypadku sprzęgła ciernego, tarcza sprzęgła jest głównym elementem odpowiedzialnym za to przeniesienie siły.

Jakie są objawy zużytego sprzęgła?

Do najczęstszych objawów zużycia sprzęgła należą trudności ze zmianą biegów, ślizganie się tarczy sprzęgła oraz nieprzyjemny zapach spalenizny. Warto zwrócić uwagę na fakt, że pojawiające się szarpnięcia podczas ruszania lub twardy pedał mogą świadczyć o konieczności wymiany sprzęgła. Ignorowanie tych sygnałów może prowadzić do poważniejszych uszkodzeń.

Po czym poznać, że sprzęgło się kończy?

Kończące się sprzęgło w swoim samochodzie można poznać po wydłużonym skoku pedału sprzęgła, spadku mocy przenoszonej przez tarczę sprzęgła oraz poślizgach przy przyspieszaniu. Uwagę fakt, że zużycie często dotyczy całego kompletu, a nie tylko pojedynczych elementów, dlatego zaleca się kompleksową wymianę sprzęgła, aby uniknąć szybkich kolejnych napraw.

Jak korzystać ze sprzęgła?

Prawidłowe korzystanie ze sprzęgła, zwłaszcza sprzęgła ciernego w samochodach z manualną skrzynią biegów, polega na pełnym wciśnięciu pedału podczas zmiany biegów oraz płynnym jego zwalnianiu, aby zapewnić optymalne przeniesienie momentu obrotowego. Unikanie jazdy na półsprzęgle i niepotrzebnego trzymania nogi na pedale znacznie przedłuża żywotność tarczy sprzęgła i zmniejsza potrzebę wcześniejszej wymiany sprzęgła.
